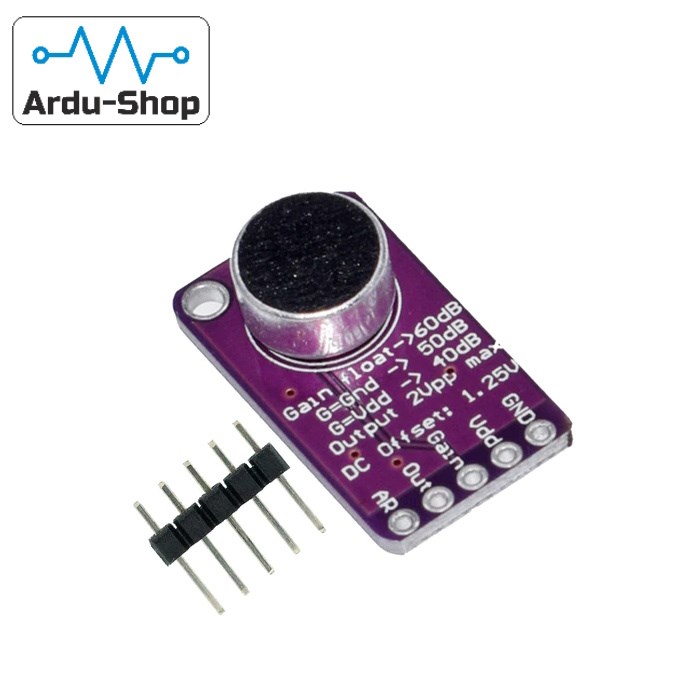

Микрофон MAX9814 с АРУ

Модуль малошумящего усилителя электретного микрофона на базе MAX9814 с регулируемым коэффициентом усиления. Усилитель характеризуется отличным подавлением шумов по питанию, а также возможностью ручной установки коэффициента усиления.

Микросхема MAX9814 включает в себя малошумящий предварительный усилитель с фиксированным коэффициентом усиления 12 дБ, каскад регулируемого усиления с переменным коэффициентом, настраиваемым автоматически от 20 дБ до 0 дБ в зависимости от напряжения выходного сигнала и установленного порога АРУ. Порог АРУ устанавливается внешним резистивным делителем. Время удержания АРУ — 30 мс. Усилитель выходного сигнала позволяет выбирать коэффициенты усиления 8, 18 и 28 дБ. Программирование коэффициента усиления производится через трехуровневый цифровой вход. Общий коэффициент усиления без сжатия сигнала составляет 40, 50 или 60 дБ. В схему встроен генератор опорного напряжения для электретного микрофона. Уровень входных шумов усилителя — 30 нВ; уровень выходных шумов — 430 мкВ (fвых = 20 кГц).

Характеристики:
Напряжение питания: от 2.7 до 5,5В
Ток потребления: 3 мА
Входное сопротивление усилителя: 100 кОм
Соотношение сигнал/шум при напряжении выхода 500 мВ: 61 дБ
Динамический диапазон: 60 дБ.
Коэффициент нелинейных гармоник: 0,04%
Размер: 26*15 мм

Назначение контактов усилителя:
GND — общий провод,
Vdd — напряжение питания,
Gain — вход управления коэффициентом усиления выходного каскада,
Out — выход звукового сигнала,
AR — вход обратной связи.
