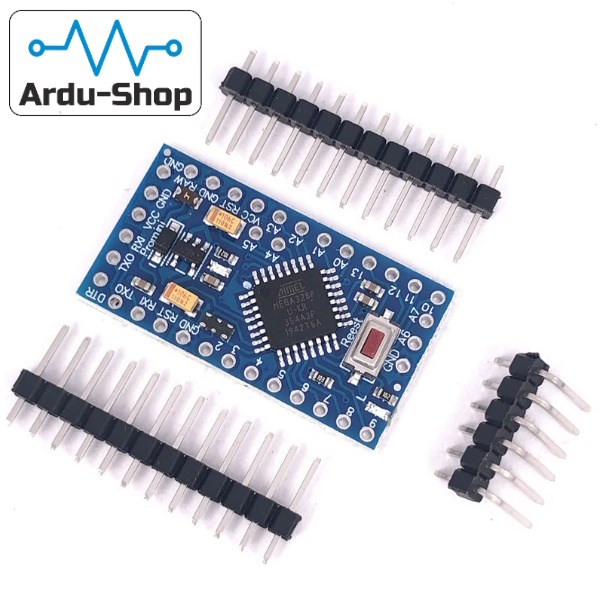

Arduino pro mini 5v 16MHz ATMEGA328-AU

Arduino-совместимая плата Pro Mini - это устройство на базе микроконтроллера ATmega328. Плата имеет 14 цифровых входов/выходов (из них 6 могут использоваться в качестве ШИМ-выходов), 8 аналоговых входов, кварцевый резонатор, кнопка сброса и контактные площадки для впаивания разъемов. Шестиконтактный разъем может служить для питания и взаимодействия с платой через USB посредством FTDI-переходника либо макетной платы Sparkfun.

Arduino Pro Mini предназначен для полустационарного монтажа в различное оборудование или установки. Плата специально поставляется без впаянных разъемов, что позволяет пользователю впаивать провода или использовать необходимые типы разъемов по своему усмотрению. По расположению выводов Arduino-совместимая плата Mini Pro совместим с Arduino Mini.

Существует две версии Pro Mini: одна работает от 3.3В при частоте 8 МГц, другая - от 5В при 16 МГц.

Характеристики

Микропроцессор: Atmel Atmega328P-AU
Рабочее напряжение: 5V
Напряжение питания: 5 – 12V
Цифровые входы/выходы: 14 (из них 6 могут использоваться в качестве ШИМ)
Аналоговые входы: 8
Максимальный ток одного вывода: 40 мА
Flash-память: 16 КБ (из которых 2 КБ используются загрузчиком)
SRAM: 1 КБ
EEPROM: 512 байт
Тактовая частота: 16 МГц

Arduino-совместимая плата Pro Mini может быть запитана от различных источников:
- через макетную плату;
- через переходник FTDI, подсоединенный к шестиконтактному разъему;
- от стабилизированного источника питания с напряжением 3.3В или 5В (в зависимости от модели), подключенного к выводу Vcc.

Кроме того, на плате есть встроенный стабилизатор напряжения, благодаря которому допускается подавать на плату напряжение питания величиной до 12В. Если для питания платы используется нестабилизированный источник питания, убедитесь, что он подсоединен к выводу "RAW", а не VCC.

Ниже перечислены выводы питания, расположенные на плате:

RAW. Для питания платы от нестабилизированного источника напряжения.
VСС. Стабилизированное напряжение 3.3В или 5В.
GND. Выводы земли.
